U3020
Introducción

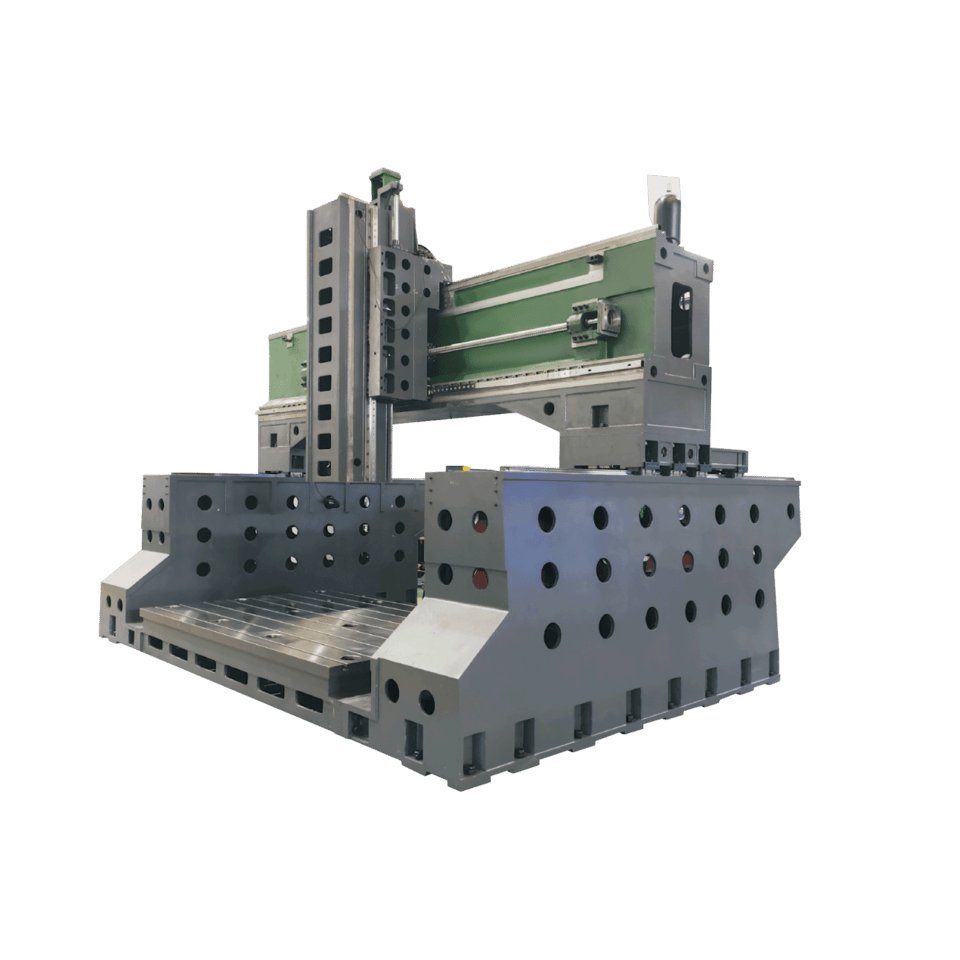

Diseño compacto de estructura en U: diseño de estructura con travesaño transversal, el área ocupada por la máquina es un 50% menor que la de la grúa pórtico tradicional. El diseño de circuito de flujo de fuerza totalmente cerradomejora en gran medida la rigidez y la estabilidad del corte; La estructura en Ureduceestá diseñado para reducir el flujo de transmisión de fuerza desde el punto de fuerza de corte hasta elpunto de fuerza de avance. Al acortarse la trayectoria de transmisión del flujo de fuerza, el pesode las piezas móviles puede reducirse y se puede lograr un comportamiento dinámico de alta velocidad;El diseño de la máquina centro de mecanizado pórtico tipo puente y de la máquina centro demecanizado pórtico con travesaño móvil se combina con una mesa de trabajo fija, lo que puede proporcionarlas mismas características dinámicas con diferentes pesos de la pieza; la máquina herramientaadopta un avanzado diseño de estructura simétrica y componentes mecánicos y eléctricos avanzadospara garantizar alta velocidad de avance de mecanizado, alta eficiencia de mecanizado, altarigidez y alta fiabilidad.
Parámetros técnicos
| Elemento | Unidad | U3020 | ||
|---|---|---|---|---|
| Recorridos | ||||
| Bastidor de pórtico se mueve hacia adelante y hacia atrás eje X | mm | 2000 | ||
| El carro del cabezal se mueve a izquierda y derecha eje Y | mm | 3000 | ||
| Dirección de recorrido arriba y abajo del eje Z del husillo | mm | 1000 | ||
| Posicionamiento del eje A/C (VDI3441) | 8 | |||
| Repetibilidad del eje A/C (VDI3441) | 4 | |||
| Mesa de trabajo | ||||
| Tamaño de la mesa de trabajo | mm | 2000*3000 | ||
| Distancia del extremo del husillo a la mesa de trabajo | mm | 450*1450 | ||
| Ranuras en T de la mesa de trabajo (n.º-ancho*distancia) | mm | 9-22*200 | ||
| Peso máximo sobre la mesa de trabajo | T/m² | 7 | ||
| Ancho del pórtico | mm | 3700 | ||
| Husillo | ||||
| Especificación del husillo | HSK-A63 | |||
| Accionamiento del husillo | Husillo eléctrico | |||
| Conexión en Y | Conexión en △ | |||
| Velocidad del husillo | rpm | 3280 | 6000 | |
| Velocidad máxima del husillo | rpm | 8000 | 20000 | |
| Potencia del husillo | kW | 11 | 15 | |
| Precisión VDI3441 (JISB6338) | ||||
| Posicionamiento | mm | P0.03 (±0.004/300) | ||
| Repetibilidad | mm | Ps0.028 (±0.003) | ||
| Parámetros básicos | ||||
| Potencia del husillo (potencia del eje A/C) | kW | 3.7/6.3 | ||
| Ángulo de rotación del eje A/C | ±110/±360 | |||
| Velocidad máxima del eje A/C | rpm | 60 | ||
| Especificación de la guía del eje X | 4 filas, rodillos de 45 | |||
| Especificación de la guía del eje Y | 55 rodillos | |||
| Especificación de la guía del eje Z | 4 filas, rodillos de 45 | |||
| Especificación del husillo de bolas del eje X | 6320 | |||
| Especificación del husillo de bolas del eje Y | 6320 | |||
| Especificación del husillo de bolas del eje Z | 5010 | |||
| Servo motor del eje X | kW | 4.0*2 piezas (4.0*2) | ||
| Servo motor del eje Y | kW | 7.0 | ||
| Servo motor del eje Z | kW | 7.0 | ||
| Peso de la máquina | T | 42 | ||
| Dimensiones (L / An / h) | mm | 7565*5595*5306 | ||
Función y proximidad estándar
| N.º | Elemento | N.º | Elemento |
|---|---|---|---|
| 1 | Sistema de control FANUC 0i-MF Plus (0) | 10 | Luz de trabajo |
| 2 | Husillo eléctrico HSK-A63 | 11 | Luz cálida |
| 3 | Sistema de refrigeración por aceite | 12 | Dispositivo de aflojamiento manual |
| 4 | Purgado del husillo | 13 | Aire acondicionado para el armario eléctrico |
| 5 | Cubierta telescópica del riel triaxial | 14 | Pistola de agua |
| 6 | Volante | 15 | Pistola de aire |
| 7 | Sistema de lubricación automática | 16 | Tornillo de cimentación y bloque de apoyo horizontal |
| 8 | Enfriador de aceite | 17 | Transportador de virutas tipo espiral |
| 9 | Transformador | 18 | Transportador de virutas tipo cadena |
