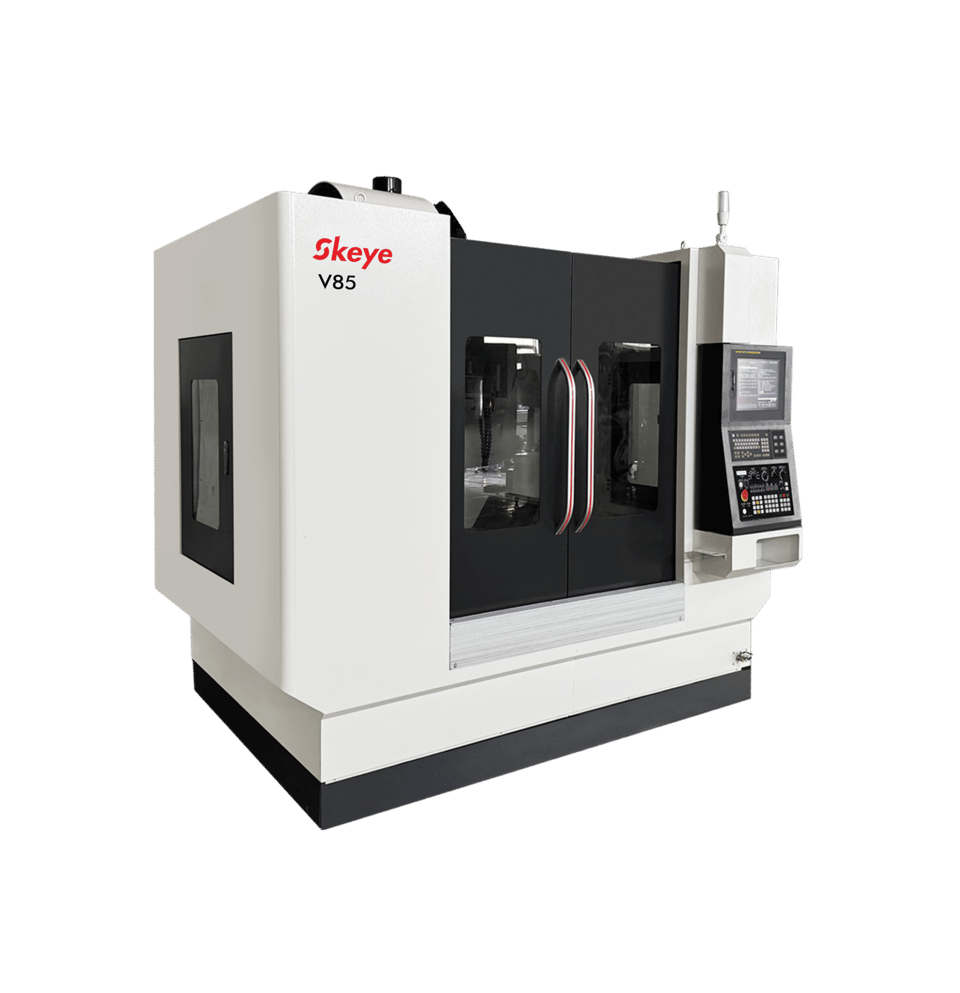

V85
Introducción
La fundición adopta una tecnología de moldeo integral y presenta una estructura tipo caja. Parael mecanizado, se emplea un gran centro de mecanizado de cinco caras para completar el proceso en unasola sujeción. La máquina herramienta exhibe alta rigidez, gran resistencia y excelente precisión geométricay posicional, lo que garantiza estabilidad a largo plazo y alta precisión. Además, paraevitar deformaciones después del mecanizado, todas las fundiciones se someten a un tratamiento completo de recocido,que elimina eficazmente las tensiones internas. La base es ancha y la columna está diseñadacomo una estructura triangular tipo caja con un diseño de soporte total para trabajos pesados, lo que garantizauna construcción robusta y una capacidad fiable para el mecanizado de cargas pesadas
Parámetros técnicos
| Elemento | Unidad | V85 |
|---|---|---|
| Recorridos | ||
| Distancia desde la punta del husillo hasta la superficie de la mesa de trabajo | mm | 120-670 |
| Distancia desde el centro del husillo hasta la guía de la columna | mm | 590 |
| Recorrido del eje X | mm | 800 |
| Recorrido del eje Y | mm | 550 |
| Recorrido del eje Z | mm | 550 |
| Mesa de trabajo | ||
| Tamaño de la mesa de trabajo | mm | 550*1000 |
| Ranuras en T de la mesa de trabajo (número - tamaño - separación) | mm | 5-18*90 |
| Capacidad de la mesa de trabajo | kg | 500 |
| Husillo | ||
| Especificación del husillo | BT40/Φ150 | |
| Accionamiento del husillo | Accionamiento directo | |
| Velocidad máxima del husillo | rpm | 12000 |
| Potencia del husillo | kW | 7.5/11 |
| Precisión VDI3441 | ||
| Posicionamiento | mm | P0.008 |
| Repetibilidad | mm | P0.006 |
| Motor | ||
| Servo motor del eje X | kW | 1.8 |
| Servo motor del eje Y | kW | 1.8 |
| Servo motor del eje Z | kW | 3.0 |
| Tornillo de guía | ||
| Especificación de la guía del eje X | Rodillo 35 | |
| Especificación de la guía del eje Y | Rodillo 45 | |
| Especificación de la guía del eje Z | Rodillo 45 | |
| Especificación del husillo de bolas del eje X | 4016 | |
| Especificación del husillo de bolas del eje Y | 4016 | |
| Especificación del husillo de bolas del eje Z | 4016 | |
| Velocidad rápida | ||
| Velocidad rápida de los ejes X/Y/Z | m/min | 48/48/48 |
| Revólver de herramientas | ||
| Conicidad de la herramienta | BT40 | |
| Capacidad de herramientas | uds. | 24T |
| Diámetro máximo de herramienta | mm | 80/150 |
| Longitud máxima de herramienta | mm | 300 |
| Peso máximo de herramienta | kg | 8 |
| Parámetros básicos | ||
| Dimensiones (L*W) | mm | 2510*3174 |
| Altura de la máquina | mm | 2550 |
| Peso de la máquina | kg | 5000 |
Función y proximidad estándar
| N.º | Elemento | N.º | Elemento |
|---|---|---|---|
| 1 | Sistema de control FANUC 0i-MF Plus(3B) | 10 | Volante |
| 2 | Husillo eléctrico BT40-150-12000rpm | 11 | Luz de trabajo |
| 3 | Sistema de refrigeración del husillo | 12 | Luz de advertencia |
| 4 | Purgado del husillo | 13 | Transformador |
| 5 | Sistema de refrigeración de corte | 14 | Pistola de agua |
| 6 | Tanque y depósito de agua | 15 | Pistola de aire |
| 7 | Sistema de lubricación automática | 16 | Roscado rígido |
| 8 | Cubierta telescópica del riel triaxial | 17 | Dispositivo de aflojamiento manual |
| 9 | Intercambiador de calor | 18 | Revólver de herramientas tipo brazo de 24T |
