Lámina metálica modelo nuevo MT500

+86 13912656699

skeye@skeye-zz.com

SOLICITE UNA COTIZACIÓN

Descargas

catalog.pdf

Parámetros

Elemento	Unidad	MT500
Recorridos
Distancia desde la cara del extremo del husillo hasta la superficie de la mesa giratoria	mm	120-570
Diámetro máximo de giro de la pieza	mm	Φ490
Recorrido del eje X	mm	550
Recorrido del eje Y	mm	525
Recorrido del eje Z	mm	450
Mesa de trabajo
Tamaño de la mesa de trabajo	mm	Φ350
Capacidad de carga del eje A/C (en cualquier ángulo)	kg	120
Rango angular del eje A/C		±110/360
Par nominal del eje A/C	Nm	300/202
Modo de accionamiento del eje A/C		Accionamiento directo DD
Velocidad máxima del eje A/C	rpm	218/176
Par máximo del eje A/C	Nm	550/460
Precisión de posicionamiento del eje A/C		±10
Precisión de posicionamiento repetitivo del eje A/C		±2
Husillo
Especificación del husillo		BBT40
Accionamiento del husillo		Husillo integrado INNA
Velocidad máxima del husillo	rpm	15000
Potencia del husillo	kW	7.5/11
Precisión VDI3441
Posicionamiento	mm	P0.006
Repetibilidad	mm	Ps0.004
Motor
Servo motor del eje X	kW	1.8
Servo motor del eje Y	kW	1.8
Servo motor del eje Z	kW	3.0
Guía lineal y tornillo de bolas
Especificación de la guía del eje X		Rodillo 45
Especificación de la guía del eje Y		Rodillo 45
Especificación de la guía del eje Z		35 rodillos
Especificación del husillo de bolas del eje X		4016
Especificación del husillo de bolas del eje Y		4016
Especificación del husillo de bolas del eje Z		4016
Velocidad rápida
Velocidad rápida de los ejes X/Y/Z	m/min	36/36/36
Cargador de herramientas
Conicidad de la herramienta	-	BBT40
Capacidad de herramientas	uds.	24T
Diámetro máximo de herramienta (diámetro del cuchillo de aire adyacente)	mm	80/150
Longitud máxima de herramienta	mm	300
Peso máximo de herramienta	kg	8
Parámetros básicos
Dimensiones aproximadas de la máquina	mm	363435103483
Peso aproximado de la máquina	kg	5500
Sistema de control		FANUC 0i-MF Plus(1)4+1

Función y proximidad estándar

1.Sistema de control FANUC 0I-MF PLUS (1) 4+1	11.Volante portátil
2.Husillo eléctrico INNA BBT40-150-15000 rpm	12.Luz de trabajo
3.Mesa giratoria de cinco ejes	13.Luz de advertencia
4.Sistema de refrigeración del husillo	14.Transformador
5.Purgado del husillo	15.pistola de agua
6.Sistema de refrigeración de corte	16.Pistola de aire
7.Tanque y depósito de agua	17.Roscado rígido
8.Sistema de lubricación automática	18.Liberación manual de herramienta
9.Cubierta telescópica del riel triaxial	19.Puesta a punto de herramienta
10.Aire acondicionado para el armario eléctrico	20.Revistero de herramientas de tipo disco de 24T

Accesorios y funciones opcionales

1.Transportador de virutas de tipo cadena

2.Husillo eléctrico INNA HSK A63-175-16000 rpm

3.El sistema de control nacional es opcional

· Sistema de control Syntec 220MA-5 PLUS

· Sistema de control Huazhong HNC-848DiM-15F

Características del husillo de la serie INNA W-150

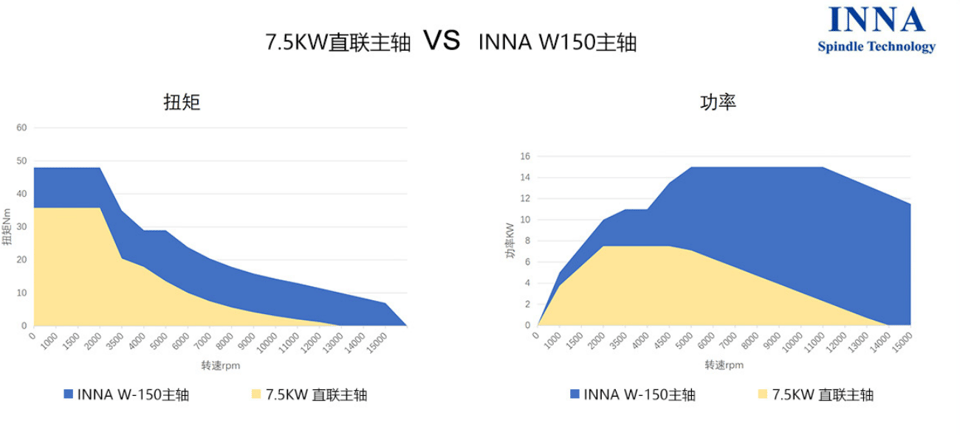

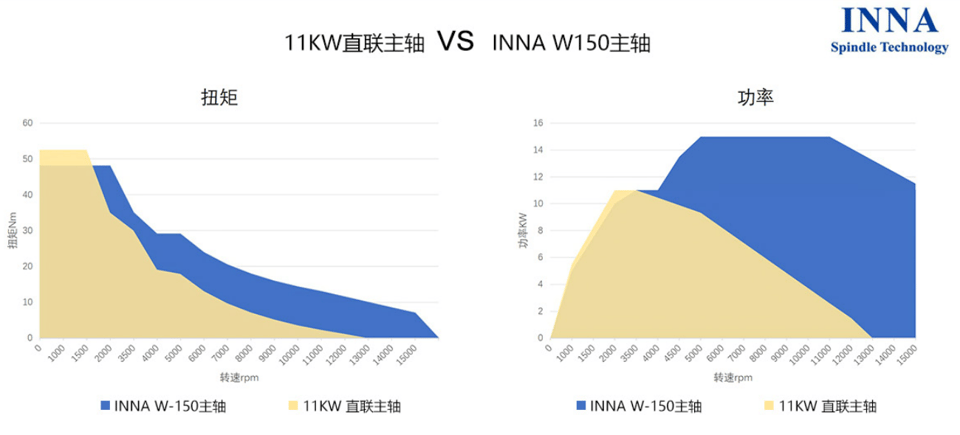

1. El par a baja velocidad es un 30 % superior al del husillo de accionamiento directo; el par a alta velocidad es más del doble y supera al husillo de accionamiento directo de 7,5 kW en todo el rango de velocidades	1. El par a baja velocidad es inferior al del husillo de accionamiento directo de 11 kW, pero ofrece un rango de par nominal más amplio. A partir de 2000 rpm, la atenuación del par es significativamente menor. Desde 5000 rpm, el par a alta velocidad se duplica en comparación con el husillo de accionamiento directo de 11 kW
2. La potencia a alta velocidad aumenta exponencialmente en comparación con el husillo de accionamiento directo, logrando una eficiencia más de 3 veces superior en el mecanizado de metales no ferrosos, con mayor velocidad y un acabado superficial superior	2. La potencia a alta velocidad se mantiene básicamente igual que la del husillo de accionamiento directo de 11 kW por debajo de 4000 rpm. A partir de 4000 rpm, la potencia de salida aumenta, ofreciendo mayor eficiencia de mecanizado y mejor acabado superficial de la pieza
