MC500
| Elemento | Unidad | MC500 |
|---|---|---|
| Recorridos | ||
| Distancia desde la cara del extremo del husillo hasta la superficie de la mesa giratoria | mm | 50-600 |
| Diámetro máximo de giro de la pieza | mm | Φ490 |
| Recorrido del eje X | mm | 800 |
| Recorrido del eje Y (eje A de -90° a eje Y de -90°) | mm | 220 |
| Recorrido del eje Y (eje A de +90° a eje Y de +90°) | mm | 330 |
| Recorrido del eje Z | mm | 550 |
| Mesa de trabajo | ||
| Tamaño de la mesa de trabajo | mm | Φ350 |
| Capacidad de carga de la mesa de trabajo (horizontal/vertical) | kg | 150/120 |
| Rango angular del eje A/C | ±110°/360° | |
| Par nominal del eje A/C | Nm | 300/202 |
| Modo de accionamiento del eje A/C | Accionamiento directo DD | |
| Precisión de posicionamiento del eje A/C | ±10 | |
| Precisión de posicionamiento repetitivo del eje A/C | ±2 | |
| Husillo | ||
| Especificación del husillo | BBT40 | |
| Accionamiento del husillo | Husillo eléctrico INNA | |
| Velocidad máxima del husillo | rpm | 15000 |
| Potencia del husillo | kW | 7.5/11 |
| Precisión (VDI3441) | ||
| Posicionamiento | mm | Ps0.008 |
| Repetibilidad | mm | Ps0.006 |
| Motor | ||
| Servo motor del eje X | kW | 3.0 |
| Servo motor del eje Y | kW | 3.0 |
| Servo motor del eje Z | kW | 3.0 |
| Tornillo de guía | ||
| Especificación de la guía del eje X | Rodillo 35 | |
| Especificación de la guía del eje Y | Rodillo 45 | |
| Especificación de la guía del eje Z | Rodillo 45 | |
| Especificación del husillo de bolas del eje X | 4012 | |
| Especificación del husillo de bolas del eje Y | 4012 | |
| Especificación del husillo de bolas del eje Z | 4012 | |
| Velocidad rápida | ||
| Velocidad rápida de los ejes X/Y/Z | m/min | 36/36/36 |
| Revólver de herramientas | ||
| Conicidad de la herramienta | BBT40 | |
| Capacidad de herramientas | uds. | 24T |
| Diámetro máximo de herramienta (diámetro del cuchillo de aire adyacente) | mm | 80/150 |
| Longitud máxima de herramienta | mm | 300 |
| Peso máximo de herramienta | kg | 8 |
| Parámetros básicos | ||
| Huella de la máquina | mm | 2510*3174 |
| Altura de la máquina | mm | 2600 |
| Peso de la máquina | kg | 5850 |
| Sistema de control | FANUC 0I-MF PLUS(1) 4+1 TCP |
| 1.Sistema de control FANUC 0I-MF PLUS (1) 4+1 | 11.Volante portátil |
| 2.Husillo eléctrico INNA BBT40-150-15000 rpm | 12.Luz de trabajo |
| 3.Mesa giratoria de cinco ejes | 13.Luz de advertencia |
| 4.Sistema de refrigeración del husillo | 14.Transformador |
| 5.Purgado del husillo | 15.pistola de agua |
| 6.Sistema de refrigeración de corte | 16.Pistola de aire |
| 7.Tanque y depósito de agua | 17.Roscado rígido |
| 8.Sistema de lubricación automática | 18.Liberación manual de herramienta |
| 9.Cubierta telescópica del riel triaxial | 19.Puesta a punto de herramienta |
| 10.Aire acondicionado para el armario eléctrico | 20.Revistero de herramientas de tipo disco de 24T |
| Accesorios y funciones opcionales |
| 1.Transportador de virutas de tipo cadena |
| 2.Husillo eléctrico INNA HSK A63-175-16000 rpm |
| 3.El sistema de control nacional es opcional |
| · Sistema de control Syntec 220MA-5 PLUS |
| · Sistema de control Huazhong HNC-848DiM-15F |

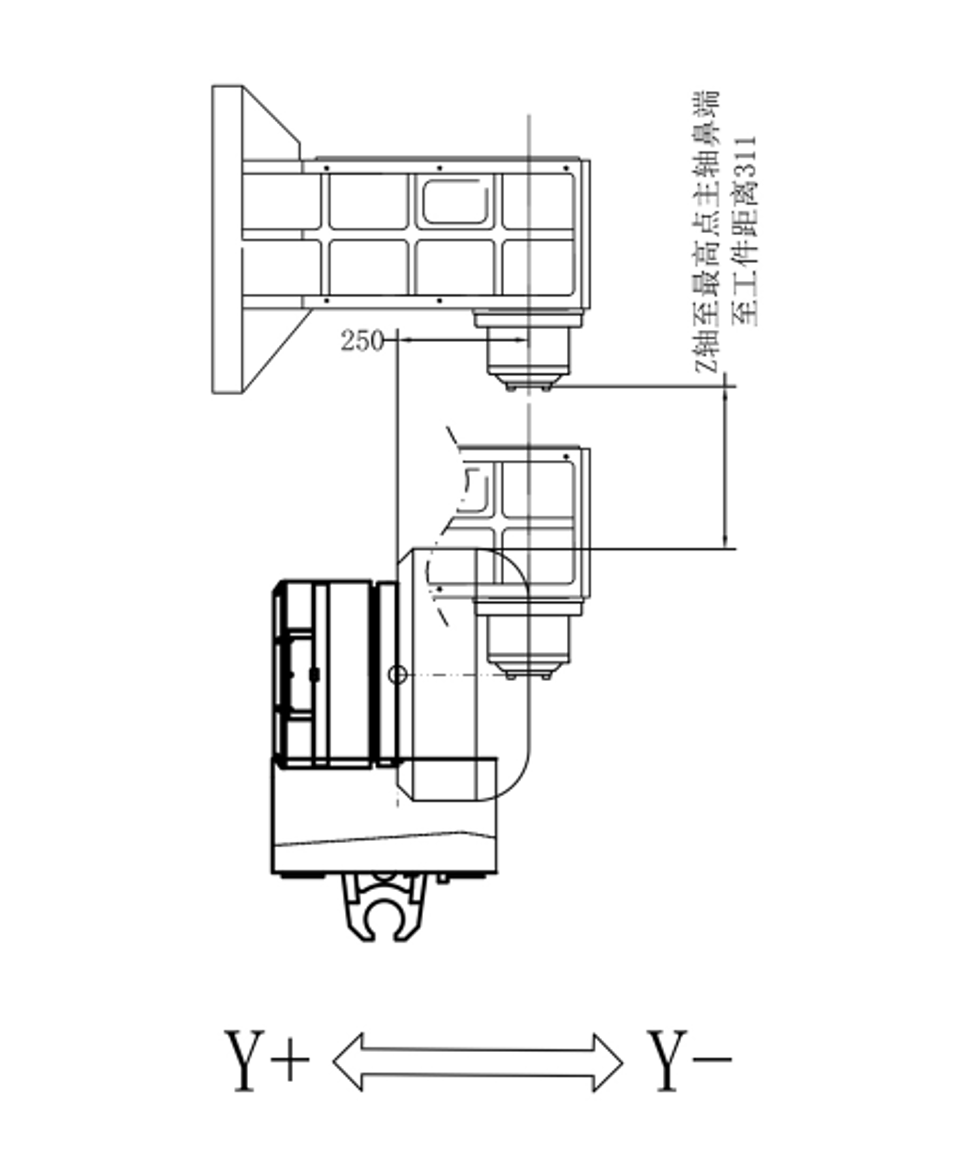

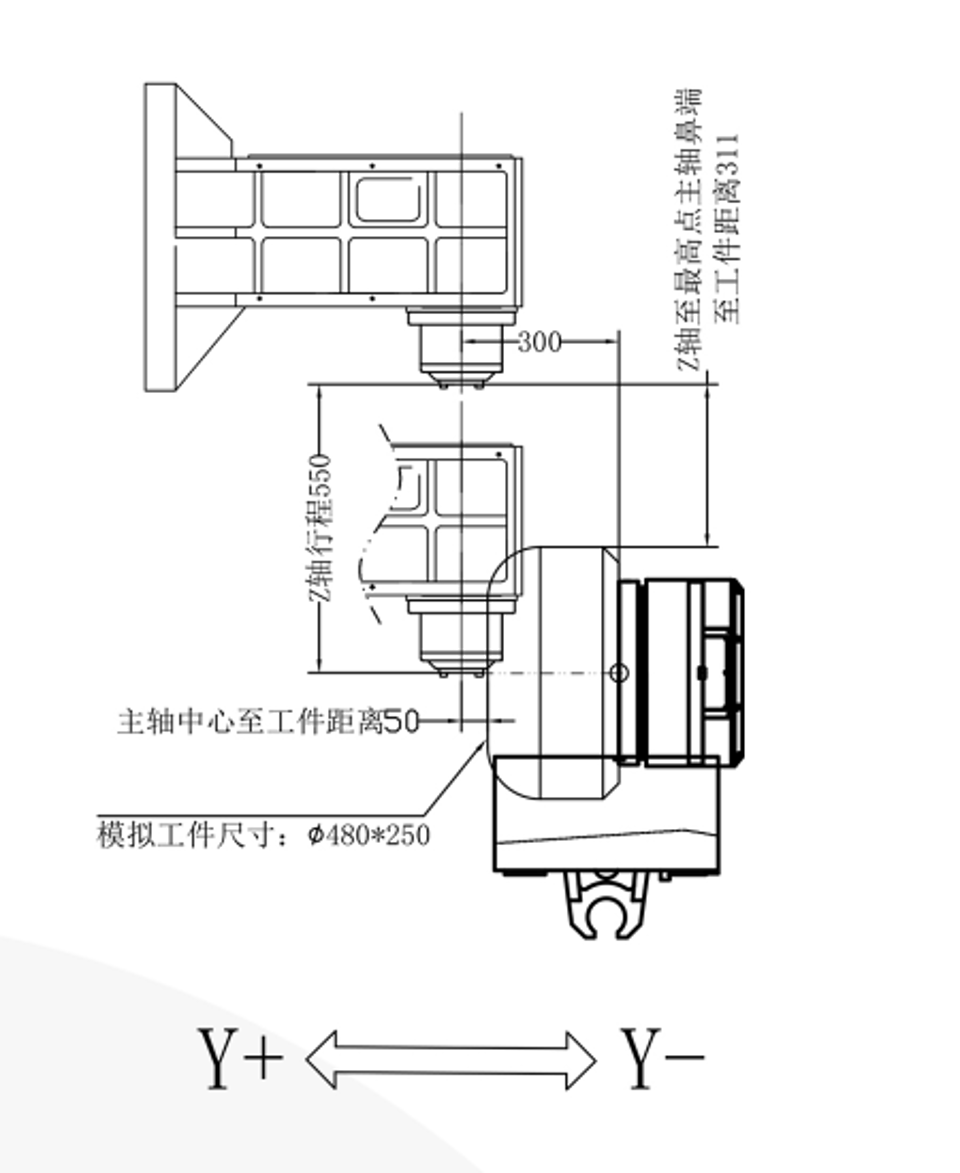

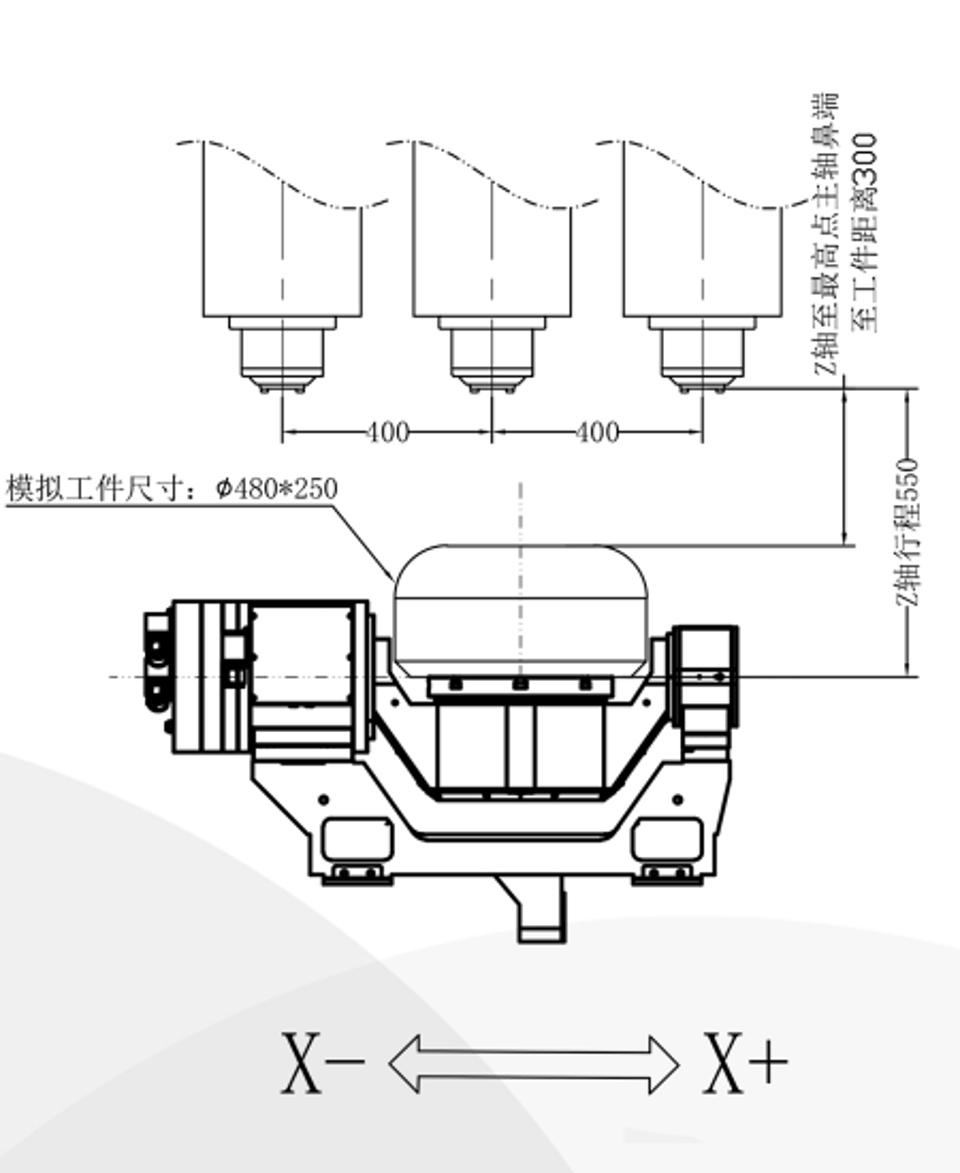

Recorrido del MC500: X:800 Y:550 Z:550 Simulación de mecanizado del eje A (pieza Φ480*250) a 0° | Recorrido del MC500: X:800 Y:550 Z:550 Simulación de mecanizado del eje A (pieza Φ480*250) a 90° | Recorrido del MC500: X:800 Y:550 Z:550 Simulación de mecanizado del eje A (pieza Φ480*250) a -90° |
 |  |  |
